Descripción
Funcionamiento
PROCESO DE AUTOLIMPIEZA: La limpieza de los discos se realiza mediante el desplazamiento del pistón situado en la parte superior del cartucho filtrante, provocando la separación de los discos a la vez que unos chorros de agua limpia hacen que estos giren a gran velocidad liberando todas las partículas de suciedad acumuladas.
Las partículas de suciedad son expulsadas al exterior por el colector de drenaje.
Características
– Efecto hidrociclónico: Unos deflectores de caudal ubicados en el cuerpo de entrada del filtro permiten que se consiga el efecto hidrociclónico. Cuando el fluido a filtrar ingresa es dirigido de manera tangencial hacia el filtro, lo que genera un movimiento rotativo en su interior. Esto genera una fuerza centrífuga que empuja las partículas hacia el fondo del filtro manteniendo el cartucho filtrante mucho más tiempo limpio, lo que prolonga la eficiencia del proceso de filtración. Esto, a su vez, reduce la necesidad de limpieza frecuente y, por lo tanto, minimiza el volumen de agua y energía requerido para la autolimpieza del sistema.
– Estructura robusta: Estructura porta discos formada por un único cuerpo, que se diferencia por ser menos propenso a fracturarse o sufrir deformaciones, y además reduce la complejidad de su ensamblaje.
– Equipamiento: Los equipos de filtrado se suministran con válvulas hidráulicas de contra lavado, juntas, tornillos, ventosas, manómetros, unidad de control para la limpieza automática y colectores de conexionado.
– Material: Cuerpo del filtro fabricado en poliamida reforzada con fibra de vidrio. Los colectores pueden fabricarse en polietileno de alta densidad HDPE, en acero inoxidable, en acero galvanizado o en acero al carbono, sometido a un tratamiento de granallado-fosfatado y pintado electrostáticamente interior y exteriormente con pintura epoxi-poliéster, polimerizado después en horno a altas temperaturas.
– Modularidad: Su diseño modular permite una fácil ampliación y adaptación a cualquier tipo de espacio.
– Mayor superficie filtrante: Este tipo de filtro, al tener doble elemento filtrante aumenta la superficie de filtración total y disminuye el espacio necesario para su instalación.
– Características de presión: Presión máxima: 10 kg/cm2 (otras presiones, consultar). Presión mínima requerida para la limpieza: 2,5 kg/cm2 (existen soluciones para trabajar con presiones más bajas, consultar nuestra gama Giradisc-Baja Presión).
– Adaptaciones: Existen soluciones especiales para:
• Trabajar con presiones inferiores a 2,5 kg/cm2
• Realizar la limpieza de los discos con agua externa
• Realizar la limpieza de los discos con agua del propio equipo más aire comprimido

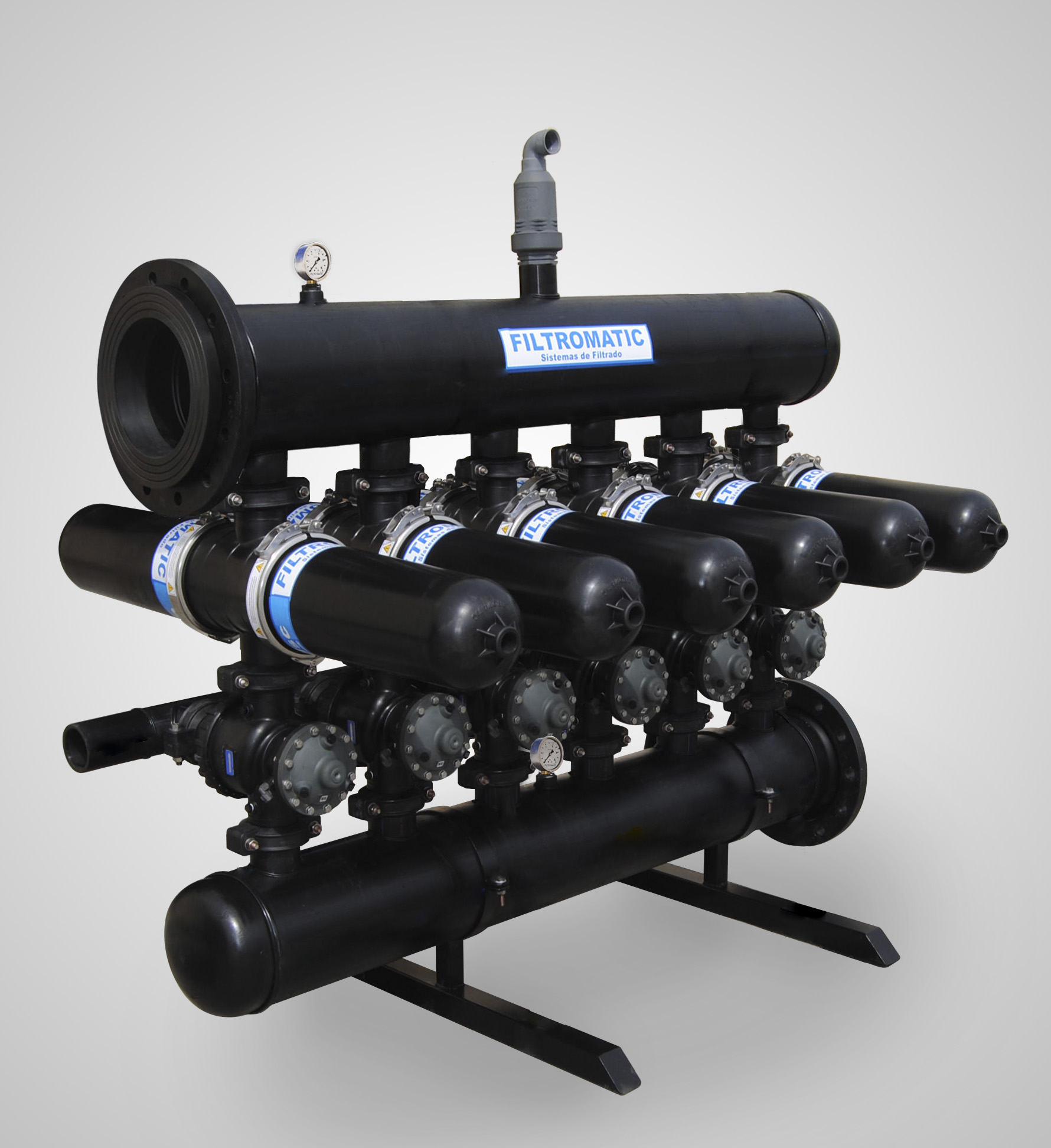

Modelos disponibles
| Modelo | Caudal máx. (m3/h) | Nº Filtros dobles | Diámetro del colector |
|---|---|---|---|
| 4DP3D | 180 | 3 x 4" | 6" - 160 |
| 4DP4D | 240 | 4 x 4" | 8" - 200 |
| 4DP5D | 300 | 5 x 4" | 8" - 200 |
| 4DP6D | 360 | 6 x 4" | 10" - 250 |
| 4DP7D | 420 | 7 x 4" | 10" - 250 |
| 4DP8D | 480 | 8 x 4" | 10" - 250 |
| 4DP9D | 540 | 9 x 4" | 12" - 315 |
| 4DP10D | 600 | 10 x 4" | 12" - 315 |
